EKG Monitoring – IoT Real-Time Cardiac Health System

EKG Monitoring System adalah solusi IoT medis portabel untuk merekam dan memantau aktivitas kelistrikan jantung secara real-time. Menggunakan modul sensor elektroda AD8232/AD8233 dan central processor ESP32, sistem ini menyaring sinyal analog jantung, mendeteksi puncak detak jantung (BPM), lalu mentransmisikan data via protokol MQTT untuk ditampilkan pada dashboard monitoring web atau aplikasi mobile.

EKG Dashboard Interface
Client
Medical Research Lab
Platform
IoT Embedded, Web & Mobile App
Industry
Healthcare & Telemedicine

The Challenge

Penyakit kardiovaskular membutuhkan pemantauan aktivitas jantung secara konsisten, namun mesin EKG konvensional di rumah sakit berukuran besar, mahal, dan tidak mendukung mobilitas pasien. Di sisi lain, alat monitor mandiri yang ada di pasar seringkali tidak memiliki fitur penyimpanan data terpusat (telemetri) atau transmisi nirkabel untuk konsultasi jarak jauh dengan dokter.

Our Solution

Kami merancang purwarupa EKG personal nirkabel menggunakan elektroda 3-lead (RA, LA, RL) yang terhubung ke modul penguat sinyal AD8232. Mikrokontroler ESP32 membaca data analog, melakukan penyaringan noise kelistrikan tubuh, dan menghitung BPM secara real-time. Data kemudian dikirimkan secara berkala ke database time-series cloud melalui koneksi Wi-Fi untuk visualisasi grafik EKG interaktif.

Key Project Features

Fitur utama yang diimplementasikan pada EKG Monitoring System untuk menunjang performa pengawasan medis.

Real-time Wave

Visualisasi grafik gelombang EKG secara langsung pada web dashboard dan mobile app.

BPM Calculation

Algoritma deteksi puncak gelombang R (peak detection) untuk menghitung denyut jantung (BPM).

3-Lead Electrodes

Perekaman akurat dengan elektroda 3-titik standar medis (Right Arm, Left Arm, Right Leg).

Data Logging

Penyimpanan riwayat EKG pasien secara aman di dalam database time-series cloud.

Wireless Telemetry

Konektivitas nirkabel Wi-Fi dan Bluetooth hemat energi menggunakan mikrokontroler ESP32.

DC-DC Converter

Regulator tegangan terisolasi 5V ke 3.3V demi menjamin keamanan kelistrikan bagi tubuh pasien.

Technologies Used

ESP32 Embedded SDK (C++) AD8232 EKG Analog Sensor React.js / Node.js (Web Platform) InfluxDB / Time-Series Database

Preview Result

Solusi yang Kami Berikan

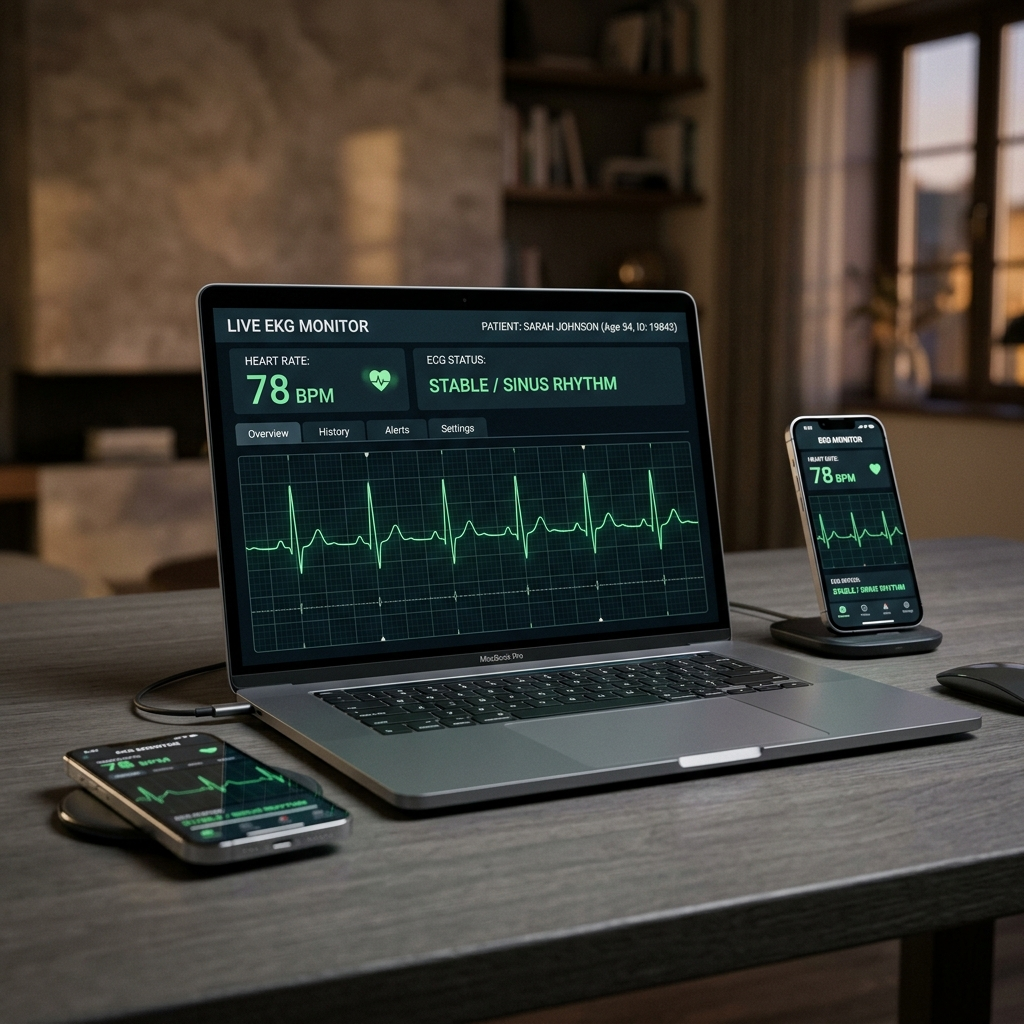

Dashboard EKG menyajikan data visualisasi detak jantung interaktif yang sangat responsif. Pengguna maupun tenaga medis dapat melacak grafik gelombang EKG secara real-time, mendeteksi BPM rata-rata, memantau status perangkat, serta melihat riwayat data sebelumnya melalui browser web atau aplikasi mobile secara nirkabel.

Support Platform
Masfita Tech Hostinger Hosting

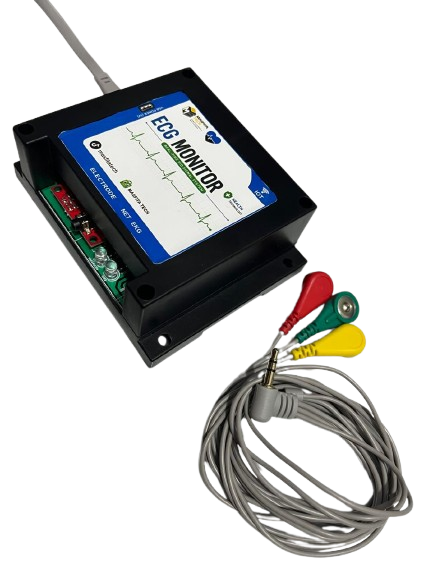

EKG Dashboard Mockup
Mekanisme Sirkuit EKG

Mekanisme Alur Kerja & Arsitektur EKG

Sistem IoT EKG Monitoring berjalan dengan alur yang andal. Dimulai dari elektroda warna yang menangkap aktivitas listrik jantung pasien, dikirim ke modul AD8232 untuk penguatan dan pemfilteran analog. Sinyal bersih tersebut kemudian dibaca oleh modul ESP32 untuk pemrosesan peak detection (deteksi puncak BPM) dan dikemas ke format JSON. Data dikirimkan lewat internet/cloud VPS ke database time-series, dan visualisasi grafik EKG ditampilkan pada web browser atau aplikasi mobile klien secara real-time.

Galeri Antarmuka Sistem

Kumpulan dokumentasi visual dashboard pemantauan jantung, mekanisme alur kerja EKG, dan perangkat portabel.

EKG Dashboard
Web & Mobile Dashboard

Visualisasi real-time grafik EKG dan status koneksi

Mekanisme EKG
Arsitektur IoT EKG

Skema diagram elektroda, modul sensor, dan alur data cloud
