Pressure Tester – Smart Hydrostatic Testing System

Pressure Tester System adalah solusi IoT industri untuk pengujian kekuatan dan kualitas pipa HDPE menggunakan metode Hydrostatic Test (uji tekanan air terkompresi). Dengan controller utama Arduino Mega Pro, antarmuka layar sentuh Nextion HMI, serta kombinasi sensor tekanan (pressure sensor) dan sensor suhu (temperature sensor) berpresisi tinggi, sistem ini menjamin pengujian pipa HDPE yang akurat, aman, dan terotomasi.

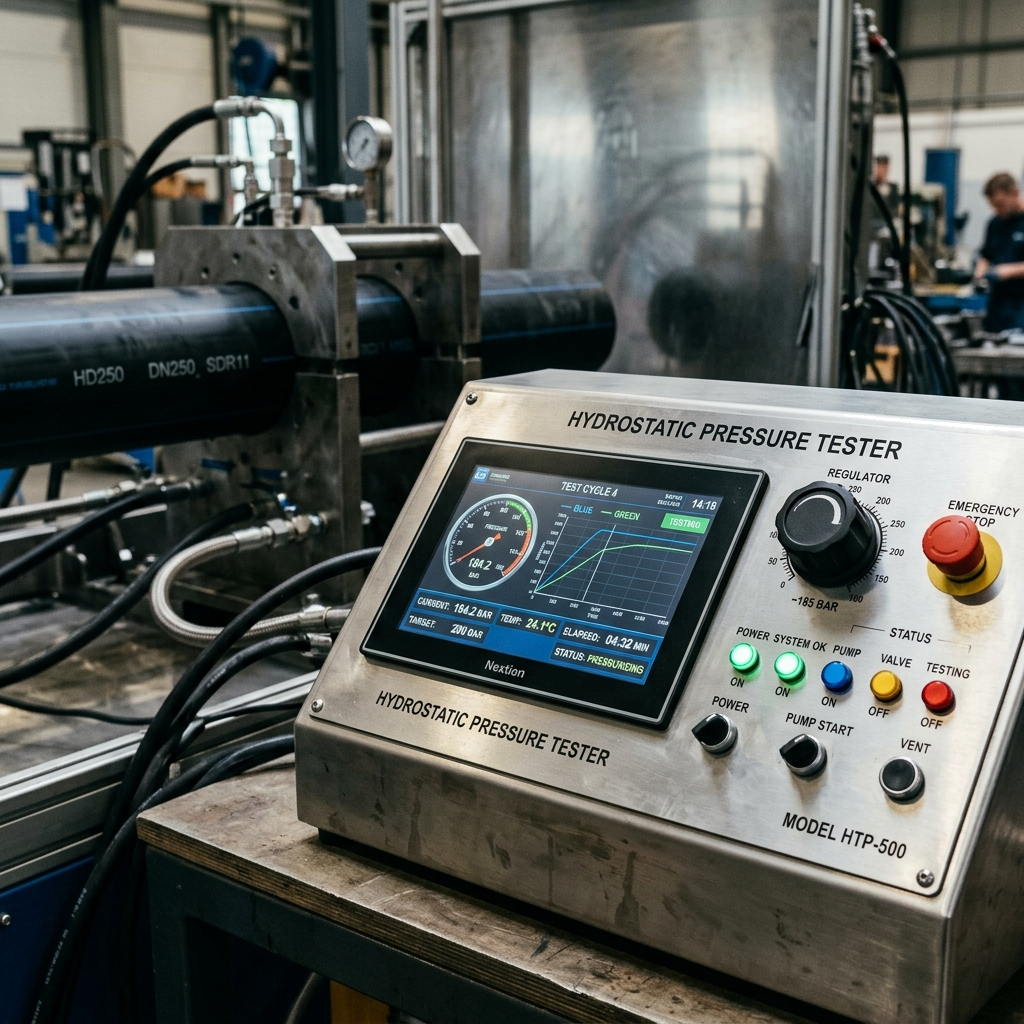

Pressure Tester Device Interface
Client
Piping Manufacturer
Platform
Arduino Mega Pro & Nextion HMI
Industry
Industrial Testing / Quality Control

The Challenge

Pipa HDPE (High-Density Polyethylene) digunakan untuk saluran air dan gas bertekanan tinggi, sehingga wajib melewati uji ketahanan tekanan (hydrostatic test) untuk menjamin kualitas sambungan dan materialnya. Namun, metode pengujian konvensional seringkali dilakukan secara manual tanpa perekaman data log suhu & tekanan secara simultan, sehingga hasil uji rawan dimanipulasi, lambat didokumentasikan, dan tidak aman bagi operator di lapangan.

Our Solution

Kami merancang alat uji tekanan hidrostatik otomatis dengan otak utama Arduino Mega Pro. Sistem ini membaca input sensor tekanan dan sensor suhu secara real-time dari dalam pipa HDPE yang diuji. Operator mengendalikan parameter pengujian melalui Nextion HMI secara lokal, sementara data pengujian direkam secara otomatis untuk mendeteksi kebocoran sekecil apa pun dan menjamin akurasi sertifikasi kualitas pipa.

Key Project Features

Fitur utama yang diimplementasikan pada Pressure Tester System untuk menjamin akurasi hydrostatic testing.

Nextion HMI Control

Layar sentuh Nextion HMI interaktif untuk konfigurasi parameter dan visualisasi grafik tekanan.

Arduino Mega Brain

Otak kontroler Arduino Mega Pro untuk pemrosesan I/O sensor dan relay pompa berkecepatan tinggi.

Dual Sensor Integration

Kombinasi sensor tekanan dan sensor suhu air untuk kompensasi kalkulasi hydrostatic yang presisi.

Auto Pump Regulation

Otomasi katup solenoid dan relay pompa tekanan tinggi untuk menstabilkan tekanan target.

Leak Detection

Algoritma khusus pendeteksi pressure drop (kebocoran) pipa HDPE selama durasi uji.

Data Logging History

Penyimpanan otomatis riwayat log pengujian untuk kebutuhan audit kualitas pipa HDPE.

Technologies Used

Arduino Mega Pro (C/C++) Nextion Touch HMI Pressure Transducer & DS18B20 Sensors HDPE Hydrostatic Test Algorithm

Preview Result

Solusi yang Kami Berikan

Sistem Hydrostatic Pressure Tester menyajikan konsol kontrol yang andal dan mudah dioperasikan. Antarmuka layar sentuh Nextion HMI menyajikan kurva grafik tekanan real-time, pembacaan suhu cairan, status solenoid valve, serta timer durasi pengujian untuk memudahkan validasi standar kelayakan pipa HDPE.

Support Platform
Masfita Tech Hostinger Hosting
Pressure Tester Console Mockup
Mekanisme Hydrostatic Test Diagram

Mekanisme & Arsitektur Hydrostatic Test

Sistem pengujian hidrostatik berjalan dengan arsitektur terintegrasi. Arduino Mega Pro mengumpulkan data dari kombinasi sensor tekanan dan sensor suhu air yang terpasang langsung pada HDPE pipe testing rig. Parameter uji (target tekanan, durasi test) diatur lewat Nextion HMI. Selama waktu penahanan (holding time), sensor memantau tingkat tekanan; jika terdeteksi penurunan tekanan (pressure drop) di luar ambang batas toleransi akibat retakan/kebocoran pipa, katup pembuangan solenoid diaktifkan dan indikator kegagalan dipicu otomatis demi keamanan.

Galeri Antarmuka Sistem

Kumpulan dokumentasi visual konsol kontrol panel, diagram alur pengujian hidrostatik, dan pengujian pipa HDPE.

Control Panel Console
Control Panel Console

Antarmuka operator lokal HMI touchscreen di pabrik

Mekanisme Hydrostatic Test
Arsitektur Hydrostatic Test

Diagram integrasi Arduino Mega Pro, Nextion HMI, dan sensor
